Arco B&B

manuale di installazione

Ultimo aggiornamento  9/2/2025

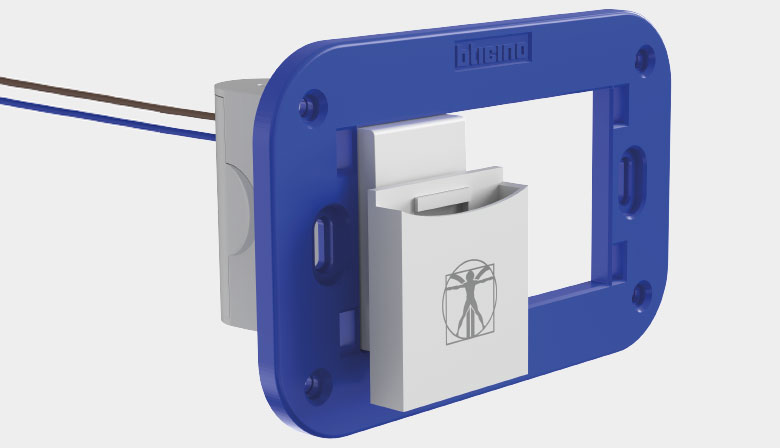

L’inseritore da incasso Arco B&B consente la gestione del sistema tramite chiavi elettroniche di prossimità a 125 KHz, alimentato esclusivamente a tensione di rete alternata 230 V AC.

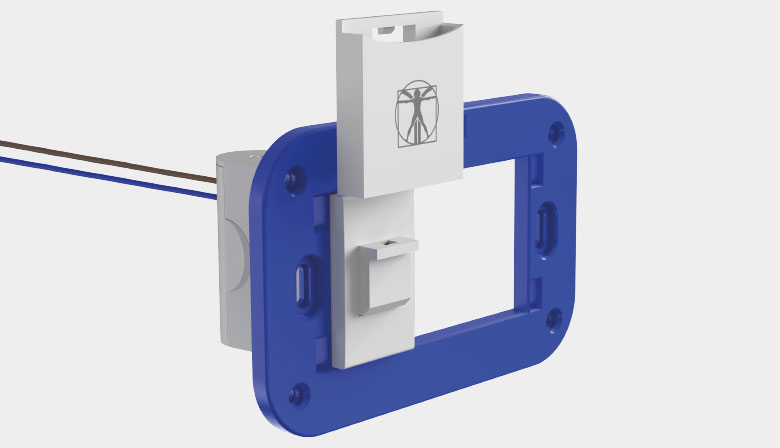

È fornito in un’unica versione compatibile per l’alloggiamento nei vari modelli di cassette (Living, Living International, Vimar Idea, Gewiss, ecc.). L’adattabilità a tutte le serie elettriche in commercio è dovuta al fatto che tale modulo va alloggiato all’interno della presa da incasso per dati RJ45(keystone), disponibile in tutte le serie di tipo civile.

Arco B&B si utilizza nell’ambito del sistema D’AVINCI con una portata fino a 1000 metri (in spazio libero) collegandosi, via radio, direttamente alla Centrale Lisa o tramite ripetitore Automa. La comunicazione è del tipo bidirezionale (trasmissione/ricezione) con l’indicazione di conferma di avvenuta ricezione e comando.
In caso di ostacoli come pareti, oggetti, ecc. la portata si riduce.
Il protocollo di comunicazione, come le connessioni tra tutti i componenti del sistema, è il GENIO, di tipo crittografato e al riparo da intercettazioni.
La configurazione dell’inseritore avviene tramite app D’AVINCI scaricabile gratuitamente da IOS e Android.

Attraverso l’inseritore, dopo aver opportunamente programmato la card/tag è possibile:

• Inserire/ disinserire l’impianto (o sistema)
• attivare un attuatore o uno scenario

 Per aggiungere il dispositivo alla Centrale, nell’ app D’AVINCI ¹

1. Selezionare la scheda Dispositivo ²
2. Fare clic su Aggiungi Dispositivo
3. Assegnare un nome al dispositivo.
4. Inserire il seriale del dispositivo riportato sull’etichetta oppure cliccare sull’ icona    per acquisire il codice tramite app.
5. Selezionare l’Ambiente associato per il dispositivo.
6. Fare clic su Aggiungi – verrà avviato un conto alla rovescia.
7. Alimentare il dispositivo.

Il LED del dispositivo emetterà un lampeggio alla sua accensione.

All’avvenuto accoppiamento con la Centrale, il dispositivo apparirà nell’elenco dei dispositivi nell’App D’AVINCI.

La richiesta di connessione alla Centrale viene trasmessa per un breve periodo di tempo appena si accende il dispositivo.

Se la connessione alla Centrale D’AVINCI fallisce, spegnere l’inseritore per 5 secondi e ripetere la procedura

¹ Sono richiesti i privilegi di Installatore.

² Per avviare la procedura di configurazione è necessario che il dispositivo sia all’interno della zona di comunicazione radio della Centrale associata.

Assicurarsi di aver selezionato il luogo di installazione ideale in base alle linee guida contenute nel presente manuale.
Il luogo di installazione dell’inseritore influenza la connessione con la Centrale ed eventuali ostacoli tra i dispositivi possono bloccare la trasmissione del segnale radio. Tali ostacoli possono essere pareti, pavimenti o oggetti di grandi dimensioni.

Per installare il dispositivo:

L’inseritore Arco B&B può segnalare lo stato del sistema D’AVINCI tramite il LED di indicazione e il buzzer integrato. In aggiunta, il dispositivo può fornire l’indicazione dello stato del sistema anche in condizione di stand-by attraverso un lampeggio ogni 4 secondi.

Arco B&B supporta Tag di prossimità ( cod d4.007) e trasponder isocard  ( cod D4.008 – D4.009) con tecnologia RFiD a 125 KHz.

Per aggiungere un Tag / Card al sistema ¹

1. Aprire l’App D’AVINCI
2. Selezionare la centrale a cui si desidera aggiungere Tag o Card
3. Andare in impostazioni
4. Selezionare “Tag di Accesso”
5. Premere “Aggiungi Tag”
6. Selezionare il nome per il tag da aggiungere
7. Avvicinare il Tag/Card all’inseritore per alcuni secondi. L’avvenuta aggiunta viene confermata mediante bip acustico dell’inseritore e una notifica nell’app D’AVINCI.

¹ Sono richiesti i privilegi di Installatore.

Arco B&B consente di definire funzionalità operative specifiche per strutture ricettive come B&B e case vacanza.

Impostare funzione Tag ¹

1. Aprire l’App D’AVINCI
2. Selezionare la centrale a cui si desidera aggiungere Tag o Card
3. Andare in impostazioni
4. Selezionare “Tag di Accesso”
5. Selezionare il Tag precedentemente inserito “Nome Tag”
6. Selezionare l’inseritore B&B

¹ Sono richiesti i privilegi di Installatore.

• Funzione tag (inserito) : Consente di selezionare la funzione prevista con tag inserito all’interno dell’apposita tasca. [Nessuno, Inserimento/Disinserimento, Attivazione comando, Attivazione scenario, Antipanico, Coercizione, Abilitazione Utente da tastiera, Abilitazione Codice da tastiera.
• Funzione tag rimosso : Consente di selezionare la funzione prevista con tag rimosso dalla apposita tasca. [Nessuno, Inserimento, Attivazione comando, Attivazione scenario]

Le impostazioni del dispositivo possono essere modificate nell’app D’AVINCI (sono richiesti i privilegi di Installatore):

1. Accedere alla scheda Dispositivi
2. Selezionare il dispositivo dall’elenco.
3. Andare a impostazioni facendo clic sull’icona

NOME DISPOSITIVO
Nome dispositivo, visualizzato nell’elenco dispositivi e come testo di notifica. Può contenere fino a 24 caratteri.

AMBIENTE
Selezione della stanza virtuale a cui è assegnato il dispositivo il nome dell’ambiente viene visualizzato nelle notifiche.
N.B.: La modifica di questo parametro richiede i privilegi di Amministratore.

AREE
Selezione le aree associate e gestite dal dispositivo.

INDICATORE STATO INSERITO
Quando abilitato, consente la visualizzazione dello stato del sistema anche in condizione di stand-by. [Abilita/Disabilita].

BLOCCO AUTOMATICO ACCESSO NON AUTORIZZATO
Se abilitato, il dispositivo viene bloccato per il tempo prestabilito in caso di utilizzo di card/tag non validi per più di tre volte di seguito in 1 minuto. [Abilita/Disabilita].

In questa fase non è possibile eseguire operazioni. E’ possibile, tuttavia, sbloccare l’inseritore attraverso l’App D’AVINCI. [Abilita /Disabilita].

TEMPO DI BLOCCO AUTOMATICO
Periodo di blocco del dispositivo dopo tentativi di inserimento codici errati [1, 3, 5, 10, 20, 30, 60, 90, 180] minuti.

NUMERO TENTATIVI DI ACCESSO NON AUTORIZZATI
Numero di tentativi di accesso, con passaggio card/tag non validi, che determinano un blocco del dispositivo[ 3-10].

INTERVALLO DI VERIFICA TENTATIVI DI ACCESSO NON AUTORIZZATO
Intervallo di tempo, all’interno del quale, devono ricadere gli accessi non autorizzati al fine di determinare un blocco del dispositivo. [1, 3, 5, 10, 20, 30, 60, 90, 180] minuti.

LIVELLO ACUSTISCO BIP
Selezione del livello del volume relativo all’avvisatore acustico incorporato. [Disabilitato/Normale].

UTILIZZO RIPETITORE
Consente di abilitare la connessione del rilevatore al sistema, attraverso un ripetitore, es Automa.
– Numero ripetitore: indica il numero a cui il rilevatore è associato.

VERIFICA CONNESSIONE RADIO
Consente di abilitare la segnalazione di allarme in caso di mancata comunicazione con la Centrale. Se disabilitato, la segnalazione di mancata connessione alla Centrale sarà esclusivamente archiviata.

INTERVALLO PING
Intervallo di tempo, espresso in secondi, tra una trasmissione di sopravvivenza e la successiva in assenza di attivazione
[ 12 ÷ 600 ] secondi.

NUMERO DI PING ATTESI
Numero di tentativi di connessione prima della segnalazione di mancata comunicazione radio.
[ 1 ÷ 15 ].

TEST INTENSITÀ DI SEGNALE RADIO
Con questa funzione, il dispositivo dopo la pressione del tasto START elabora un test dove indicherà il livello del segnale, lampeggiando per n volte a seconda del risultato ottenuto (1-4).

ESCLUDI DISPOSITIVO
Permette di disabilitare il dispositivo senza rimuoverlo dal sistema.
– No: il dispositivo funziona normalmente e trasmette tutti gli eventi/allarmi.
– Totale: il dispositivo non esegue i comandi inviati. Il sistema ignora gli allarmi del dispositivo e le relative notifiche.

RIMUOVI DISPOSITIVO
Dissocia il dispositivo dalla Centrale, rimuovendolo dall’app e cancellando le impostazioni del dispositivo.

Il livello del segnale radio GENIO è determinato dal numero di pacchetti inviati dal rilevatore e dal numero effettivo di pacchetti ricevuti dalla Centrale associata.

Per visualizzare l’intensità del segnale selezionare la scheda Dispositivi e il campo livello segnale GENIO

0 = segnale radio assente, nessun collegamento con la Centrale.
• = segnale radio scarso, collegamento non stabile con la Centrale, funzionamento del rilevatore non garantito.
• • = segnale radio basso, bassa intensità del segnale.
• • • = segnale radio buono, buona intensità del segnale.
• • • • = segnale radio ottimo, intensità del segnale ottimale.

Controllare l’intensità del segnale radio prima dell’installazione definitiva del dispositivo. In caso di segnale basso o instabile si raccomanda l’utilizzo del ripetitore Automa.

Gli stati mostrano informazioni e parametri di funzionamento del dispositivo.
Per visualizzare gli stati:

1. Accedere all’applicazione D’AVINCI
2. Selezionare la Centrale su cui è associato il dispositivo
3. Andare alla scheda Dispositivi
4. Selezionare il dispositivo
