Visus

manuale di installazione

Ultimo aggiornamento 10 Febbraio 2025

VISUS outdoor  è un rilevatore video DT( 2IR+MW +CAM) volumetrico wireless da esterno con fotocamera integrata. Funziona fino a 5 anni con le batterie preinstallate ed è dotato di infrarossi in grado di rilevare la presenza di intrusi nel raggio di 12 metri con altezza di installazione di 1,2 m. Angolo di visione della camera 110° in orizzontale e 70° in verticale. È dotato di funzione di videoverifica tramite App D’AVINCI dove su richiesta, vengono inviati 3/5 fotogrammi. Ideale per la protezione di aree esterne come giardini, terrazze, garage, ecc.

VISUS outdoor è parte del sistema D’AVINCI, con una portata fino a 1500 metri (in spazio libero) collegandosi, via radio, direttamente alla Centrale Lisa o tramite ripetitore “Automa”. La comunicazione è del tipo bidirezionale (trasmissione/ricezione) con l’indicazione di conferma di avvenuta ricezione e comando. In caso di ostacoli come pareti, oggetti, ecc. la portata si riduce.

Il protocollo di comunicazione, come le connessioni tra  tutti i componenti del sistema è il GENIO,  di tipo crittografato e al riparo da intercettazioni. Antiaccecamento su PIR (sezione IR inferiore e superiore).
Configurazione della sensibilità IR su tre livelli, LED di segnalazione per allarme.

Dopo aver rilevato un movimento, la fotocamera integrata scatta una serie di foto, che permettono di verificare l’allarme e notificarlo all’eventuale istituto di vigilanza.

Il rivelatore funziona su quattro frequenze nella banda 868 MHz posizionandosi in maniera automatica e dinamica su quella risulta libera o meno interferita.

La foto-verifica consente di valutare, che cosa sta succedendo, nell’immediato, sull’impianto grazie alla fotocamera integrata nel rivelatore: essa può scattare da 1 a 5 immagini con una risoluzione di 320 × 240 pixel, o fino a 3 immagini con una risoluzione di 640 × 480 pixel.
Il rilevatore ha un’illuminazione a infrarossi per scattare foto al buio che si attiva, in maniera automatica, in caso di scarsa illuminazione.
Esistono due tipi di foto-verifica: foto per allarme, foto su richiesta:

2. Foto su richiesta (on-demand)
La funzione Foto su richiesta permette agli utenti di fare foto con la fotocamera integrata dei rilevatori. Con questa funzione, si può controllare la situazione sull’impianto, ad esempio: controllare che cosa stanno facendo i bambini, animali domestici o semplicemente cosa succede a casa.

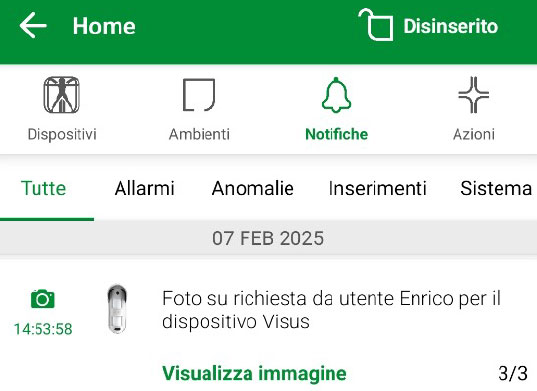

Accedere alla scheda Notifiche per visualizzare i fotogrammi richiesti.

  dePer aggiungere il dispositivo alla Centrale, nell’app D’AVINCI ¹

1. Selezionare la scheda Dispositivo ²
2. Fare clic su Aggiungi Dispositivo
3. Assegnare un nome al dispositivo.
4. Inserire il seriale del dispositivo riportato sull’etichetta oppure cliccare sull’ icona    per acquisire il codice tramite app.
5. Selezionare l’Ambiente associato per il dispositivo.
6. Fare clic su Aggiungi, verrà avviato un conto alla rovescia.
7. Accendere il dispositivo premendo il tasto ON/OFF sul retro (vedi fase di installazione del dispositivo).

Il  LED di segnalazione di colore rosso del rivelatore, incomincerà a lampeggiare.

All’avvenuto accoppiamento con la Centrale, il rilevatore apparirà nell’elenco dei dispositivi nell’App D’AVINCI.

Posizionare correttamente il rivelatore sulla propria staffa in maniera tale da chiudere i due tamper antimanomissione, questo per permettere di effettuare la fase di calibrazione indicata dal lampeggio intermittente dei due LED gialli relativi rispettivamente al PIR superiore e PIR inferiore, per circa un minuto.
Al termine della fase di calibrazione il dispositivo sarà pronto per rivelare eventuali movimenti nel raggio d’azione e segnalarli alla Centrale.

La richiesta di connessione alla Centrale viene trasmessa per un breve periodo di tempo appena si accende il dispositivo.

Se la connessione alla Centrale D’AVINCI fallisce, spegnere il rilevatore per 5 secondi e ripetere la procedura.

¹ Sono richiesti i privilegi di Installatore.

² Per avviare la procedura di configurazione è necessario che il dispositivo sia all’interno della zona di comunicazione radio della Centrale associata.

Assicurarsi di aver selezionato il luogo di installazione ideale in base alle linee guida contenute nel presente manuale.
Il luogo di installazione del sensore influenza la connessione con la Centrale ed eventuali ostacoli tra i dispositivi possono bloccare la trasmissione del segnale radio.

Pre installazione:

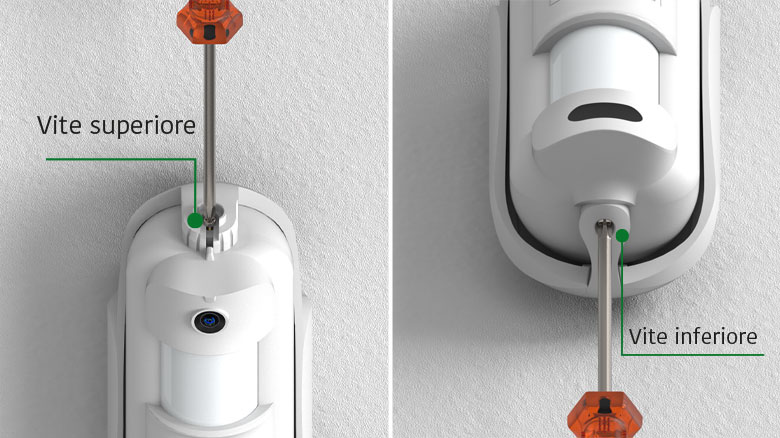

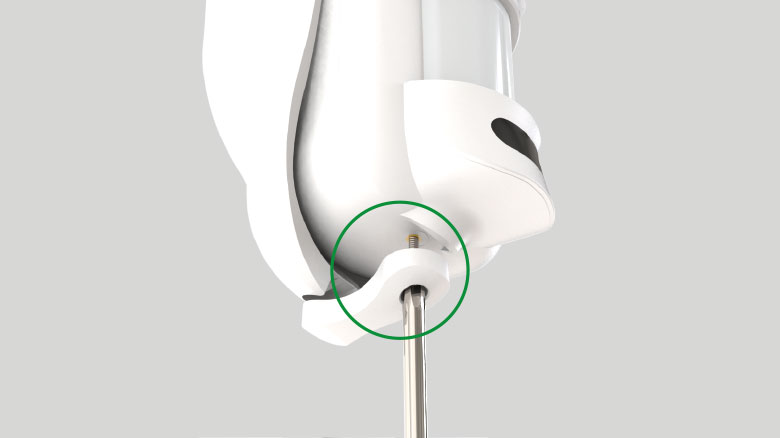

Svitare la vite inferiore (non completamente) fino a sganciare il fermo dalla staffa.

Per installare il dispositivo:

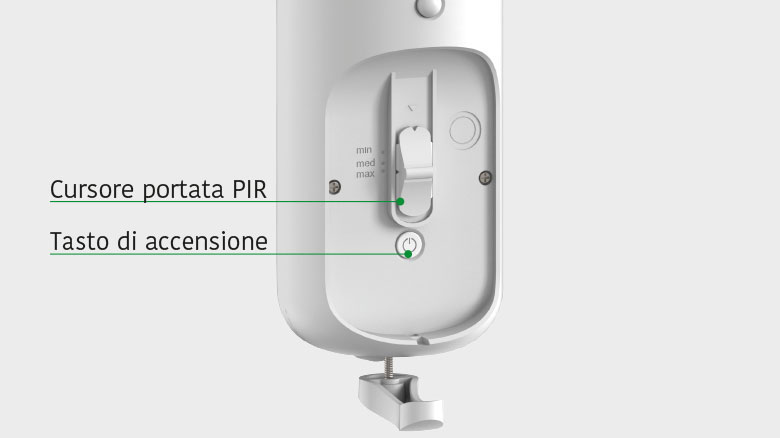

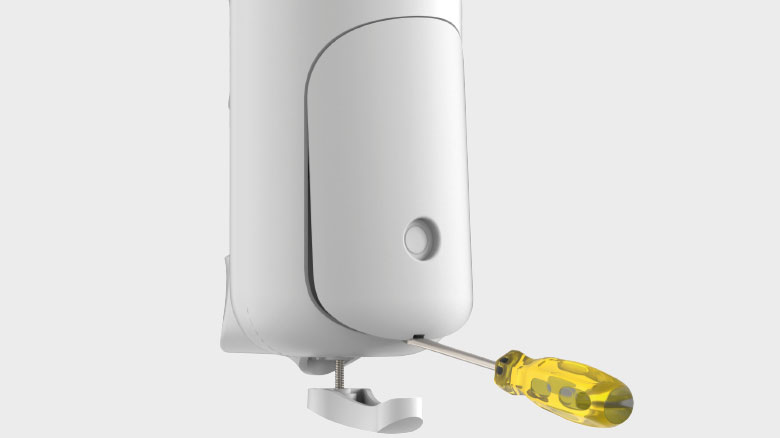

Aprire lo sportellino presente sul retro facendo leva, nell’apposito incavo, con un piccolo cacciavite a taglio.

Vista superiore

Le impostazioni del rilevatore posso essere modificate nell’app D’AVINCI (sono richiesti i privilegi da installatore):

1. Accedere alla scheda Dispositivi
2. Selezionare il dispositivo dall’elenco.
3. Andare a impostazioni facendo clic sull’ icona

NOME DISPOSITIVO
Nome rilevatore, visualizzatore nell’elenco dispositivi e come testo di notifica. Può contenere fino a 24 caratteri.

AMBIENTE
Selezione della stanza virtuale a cui è assegnato il dispositivo il nome dell’ambiente viene visualizzato nelle notifiche.
*La modifica di questo parametro richiede i privilegi di Amministratore.

MODALITÀ DI ALLARME
Mostra come il rilevatore reagisce agli allarmi.
– Istantaneo: il rilevatore, ad impianto inserito, segnala immediatamente l’allarme
– Ritardato: il rilevatore, ad impianto inserito, segnala l’allarme dopo un contatore temporale (vedi ritardo ingresso / uscita).
Ritardo ingresso: da 5 a 120 secondi.
il ritardo all’ingresso è il tempo che l’utente ha a disposizione per disinserire l’impianto dopo essere entrato nell’area protetta.
Ritardo uscita: da 5 a 120 secondi.
Il ritardo all’uscita è il tempo che l’utente ha a disposizione per abbandonare l’area protetta dopo l’inserimento.
– Segue : il rilevatore aggiunge i ritardi ingresso/uscita dei dispositivi che hanno rilevato un allarme prima dello stesso.Quando si attiva singolarmente, fa scattare immediatamente l’allarme.

INSERIMENTO IN MODALITÀ STAY

Associazione del rilevatore all’inserimento in modalità notturna. Questo tipo di inserimento permette, ad esempio, di inserire l’area perimetrale e consente alle persone di muoversi liberamente in altre aree.
Ritardo ingresso in modo stay: da 5 a 120 secondi. Il ritardo all’ingresso è il tempo che l’utente ha a disposizione per disinserire l’impianto dopo essere entrato nell’area protetta.
Ritardo uscita in modo stay: da 5 a 120 secondi. Il ritardo all’uscita è il tempo che l’utente ha a disposizione per abbandonare l’area protetta dopo l’inserimento.

SEMPRE ATTIVO
Se questa opzione è abilitata, il rilevatore è sempre armato, rileva la condizione di allarme ed invia la segnalazione alla Centrale.

SENSIBILITÀ
Livello di sensibilità del rilevatore di movimento (infrarosso):
– Alta
-Normale
-Bassa

REGOLAZIONE MW
Consente di regolare il livello della microonda [ 25%, 50%, 75%, 100% ]

TEMPO DI INIBIZIONE
intervallo temporale in cui il sensore non rileva la condizione di allarme
– Nessuno
– 30 secondi
-1 min
-2 min

ABILITA MASK
Consente di abilitare/disabilitare il sensore anti-mascheramento.

ESCLUSIONE MW
Consente di abilitare/disabilitare il sensore a microonda:
– Mai
– a impianto inserito : funzionalità green active
– sempre

ATTIVA SIRENA IN ALLARME
Consente di attivare la sirena in caso di segnalazione d’allarme, se l’impianto risulta inserito.

ATTIVA SIRENA SU MANOMISSIONE
Consente di attivare la sirena nel caso in cui il rilevatore si trova nello stato di manomissione (tamper anti-apertura o anti-manomissione aperto).

ATTIVA SIRENA IN MASCHERAMENTO
Consente di attivare la sirena in caso di segnalazione di mascheramento.

NUMERO ALLARMI PER AUTOESCLUSIONE
Consente di inserire il numero di allarmi per il rilevatore, durante lo stesso inserimento, che causano l’esclusione automatica del rilevatore. Il rilevatore sarà automaticamente incluso al successivo inserimento dell’impianto.
– Disabilitato
– 3, 6, 9, 12, 15

RISOLUZIONE IMMAGINE
– 320 x 240 px
– 640 x 480 px

OTTIMIZZA TEMPO DI INVIO FOTO
Se abilitato consente la riduzione dei tempi di ricezione delle immagini a scapito di una leggera diminuzione della qualità delle stesse foto inviate.

FOTO PER ALLARME
– Nessuna
–  1 , 2 , 3 , 4 , 5

ALLARMI PER CONFERMA FOTO
–  Tutte
–  1 , 2 , 3 , 4 , 5 , 6 , 7

FOTO SU RICHIESTA
– Nessuna
–  1 , 2 , 3 , 4 , 5

SPIA DI SEGNALAZIONE
Consente di abilitare l’indicazione luminosa per la segnalazione di allarme.
– solo test funzionamento
– sempre

UTILIZZO RIPETITORE
Consente di abilitare la connessione al sistema attraverso un ripetitore Automa.

VERIFICA CONNESSIONE RADIO
Consente di abilitare la segnalazione di allarme in caso di mancata comunicazione con la Centrale. Se disabilitato, la segnalazione di mancata connessione alla Centrale sarà esclusivamente archiviata.

Intervallo di ping: Intervallo di tempo, espresso in secondi, tra una trasmissione di sopravvivenza e la successiva in assenza di attivazione.
– [ 12 ÷ 600 ] secondi

Numero di ping: Numero di tentativi di connessione prima della segnalazione di mancata comunicazione radio
– [ 1 ÷ 15 ]

TEST INTENSITÀ DI SEGNALE RADIO
Con questa funzione, il dispositivo dopo la pressione del tasto START elabora un test dove indicherà il livello del segnale, lampeggiando per n volte a seconda del risultato ottenuto.(1-4)

TEST DI RILEVAZIONE
Con questa funzione, il dispositivo dopo la pressione del tasto START, direttamente da App, entrerà nella modalità test, tenendo il LED rosso sempre acceso ed ad ogni movimento all’interno della zona di copertura, il LED rosso si spegnerà cosi da segnalare un movimento. Fare riferimento alla tabella “Avvisi e Malfunzionamenti” per le indicazioni visive di attivazione di ogni singolo stadio IR/MW

ESCLUDI DISPOSITIVO
No: il dispositivo funziona normalmente e trasmette tutti gli eventi/allarmi.
Totale: il dispositivo non esegue i comandi inviati. Il sistema ignora gli allarmi del dispositivo e le relative notifiche.
Solo manomissione: il sistema ignora le notifiche relative all’attivazione del pulsante (tamper) di manomissione del dispositivo.

RIMUOVI DISPOSITIVO
Dissocia il rilevatore dalla Centrale, rimuovendolo dall’app e cancella le impostazioni del dispositivo.

IMPOSTAZIONI ricezione FOTO

IMPOSTARE FOTO PER ALLARME
Un utente tecnico con accesso alle impostazioni può, selezionando “Foto per allarme”, impostare:
–  Fino a 5 fotogrammi per risoluzione 320×240 px
–  Fino a 3 fotogrammi per risoluzione 640×480 px

*Dopo aver scelto il numero di fotogrammi desiderato, tornare indietro per confermare l’avvenuta programmazione.

IMPOSTARE FOTO SU RICHIESTA
Un utente tecnico con accesso alle impostazioni può, selezionando “Foto su richiesta”, impostare:
–  Fino a 5 fotogrammi per risoluzione 320×240 px
–  Fino a 3 fotogrammi per risoluzione 640×480 px
*Dopo aver scelto il numero di fotogrammi desiderato, tornare indietro per confermare l’avvenuta programmazione.

Il livello del segnale radio GENIO è determinato dal numero di pacchetti inviati dal rilevatore e dal numero effettivo di pacchetti ricevuti dalla Centrale associata.

Per visualizzare l’intensità del segnale selezionare la scheda Dispositivi e il campo livello segnale GENIO

0 = segnale radio assente, nessun collegamento con la Centrale.
• = segnale radio scarso, collegamento non stabile con la Centrale, funzionamento del rilevatore non garantito.
• • = segnale radio basso, bassa intensità del segnale.
• • • = segnale radio buono, buona intensità del segnale.
• • • • = segnale radio ottimo, intensità del segnale ottimale.

Controllare l’intensità del segnale radio prima dell’installazione definitiva del dispositivo. In caso di segnale basso o instabile si raccomanda l’utilizzo del ripetitore Automa.

Mantenere pulita la custodia del rilevatore rimuovendo immediatamente polvere, ragnatele e altre impurità. Utilizzare una salvietta morbida e asciutta per le operazioni di manutenzione dell’apparecchiatura.
Per pulire il rilevatore, evitare l’uso di sostanze contenenti alcol, acetone, benzina o altri solventi attivi.

La durata della batteria del rilevatore dipende dalla qualità della batteria, dalla frequenza di attivazione del rilevatore, dall’intervallo di ping tra rilevatore e Centrale, dal numero di fotogrammi richiesti e dalla programmazione impostata per il sensore.

Se la batteria del rilevatore è scarica, l’utente riceve una notifica via app D’AVINCI;

ATTENZIONE: in caso di batteria scarica, il rivelatore non invia foto sia per allarme che per richiesta.

La funzionalità di indicazione avvisi e malfunzionamenti e abilitata nelle impostazioni del dispositivo, selezionando il campo Spia di segnalazione.

Viene visualizzato un malfunzionamento se:
– il rilevatore è rimosso dalla sede di installazione o la La custodia del rilevatore è aperta(tamper anti-manomissione attivo).
– non c’è comunicazione radio tra la Centrale e il rilevatore
– la batteria del rilevatore è bassa

Copyright 2023 - 2024 – D’AVINCI Security Products Srl – C.F. e P.IVA 12908830966 – All right reserved. || privacy policy | cookie policy | Policy D'AVINCI Cloud
